VIPCar 専門店のプログレス様のオリジナルエンブレム
を作りました。最終のコーティングまでまとめます。

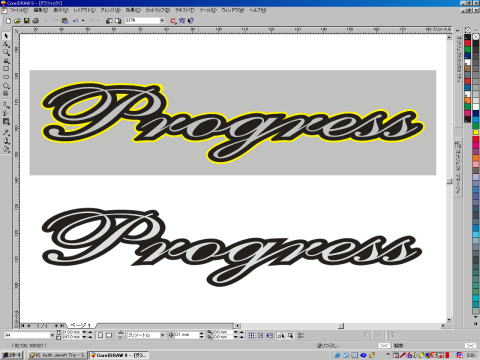

Corel DRAW でデザイン。
ａｉ形式で、Rhinoへ送ります。

黄色いラインがぬきになります。

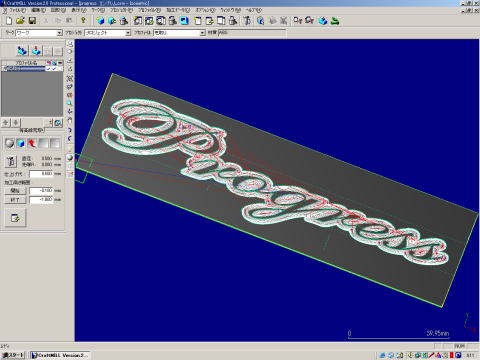

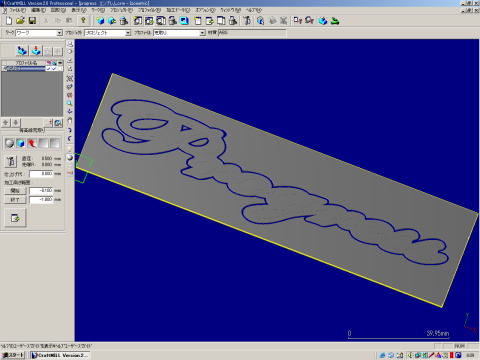

RhinoデーターをCraft MILLへ送り、
切削データーを作ります。
操作は、いたって簡単なソフト。

パス作成まで、２０分ぐらいで完成。

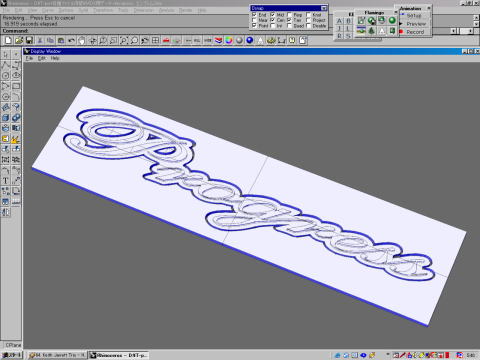

Rhinocerosで３Ｄのデーターにします。
Ｒｈｉｎｏで実行するコマンドは３個ぐらい
切削深さは、Craft MILLで設定するので
データー的には、裏まで抜けた図形
になります。

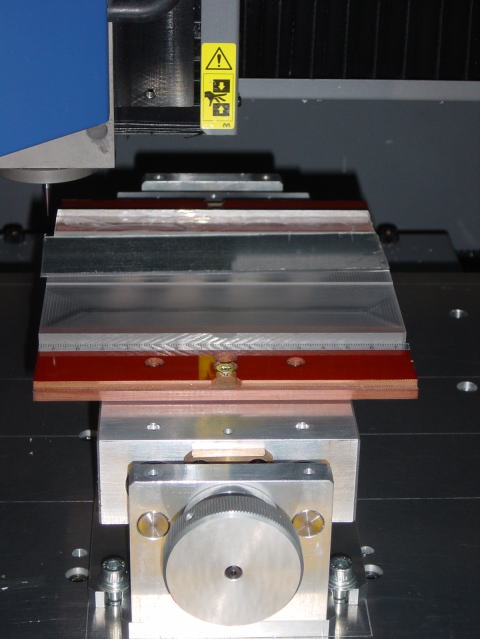

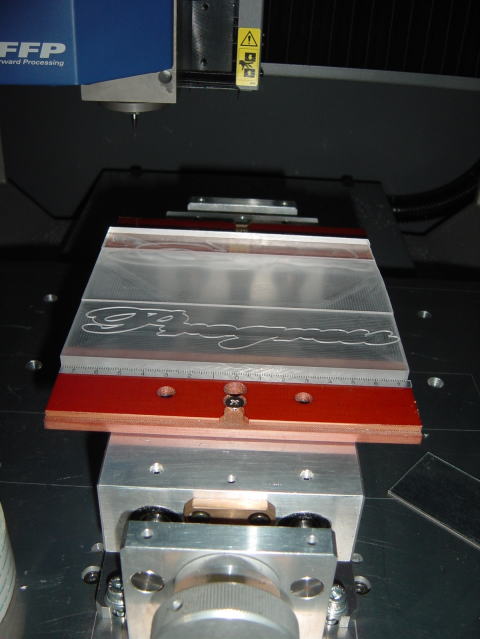

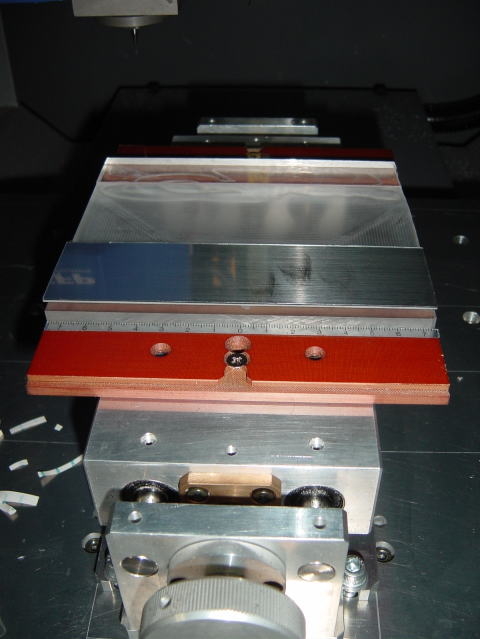

MDX側の準備。
センターバイスに捨て板のアクリル
を固定して、面だしします。
面出しは、Craft MILLにある
面だし機能で、これも簡単に。

ワークを固定するのに
両面テープでおこなうのですが、
抜いてしまう場所に両面テープ
が貼ってあると、エンドミルに糊が
付着。刃物を折ることもあるので、
あらかじめ、カット位置をマーキング
しておきます。

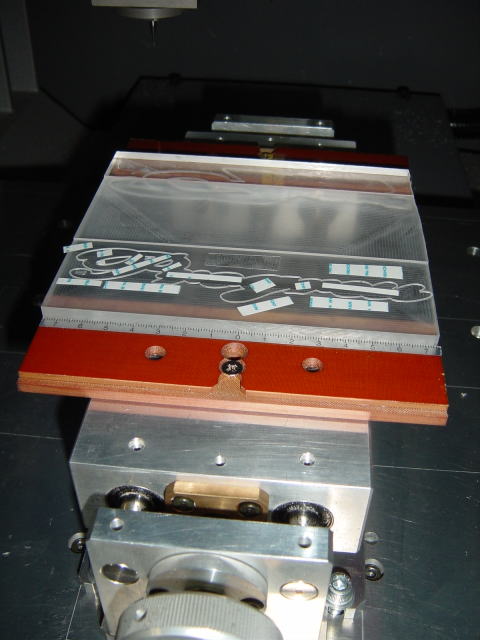

カットされる位置を避けて
両面テープを貼ります。

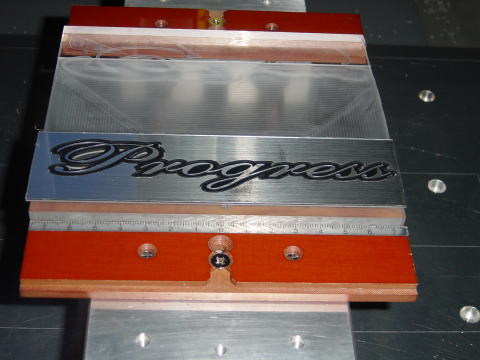

エンブレム用のワークを貼り付け、
準備完了。
あ。ワーク原点を合わせます。

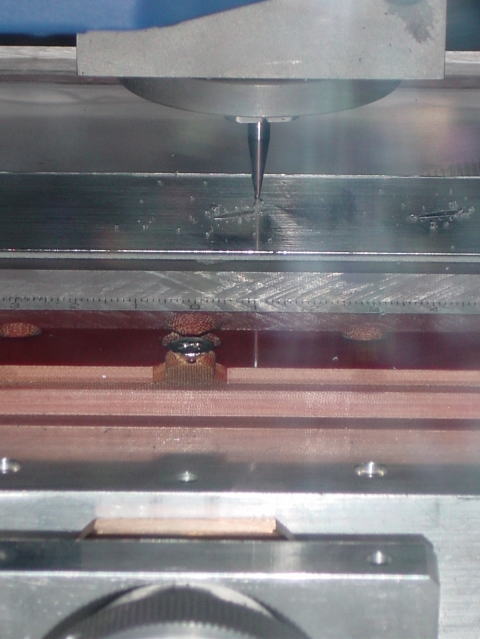

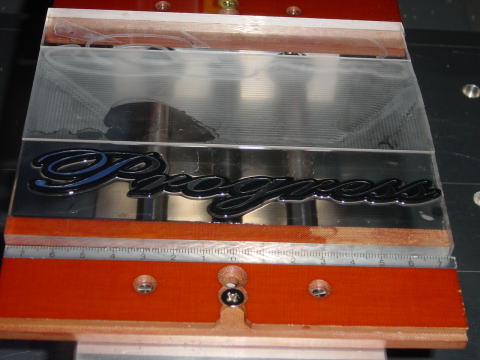

切削開始。今回は、フラットエンドミル0.5mmで切削。

両面テープを剥がすのに
アルコールを流し、剥がします。
ついでにエンブレムも脱脂します。

あはぁ(^^;)

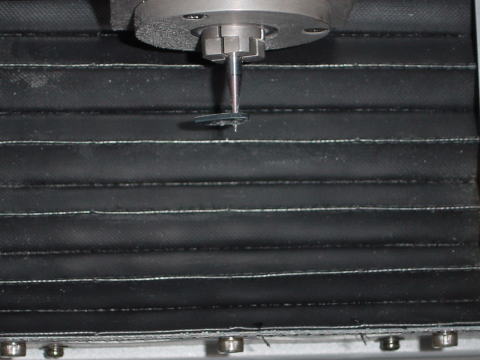

１０枚作る中で、２枚エンドミルに
抜けた、ワークが刺さり。。失敗。
まぁ。。。上手く刺さること♪

質感を上げたいので、表面を
樹脂でコートします。
樹脂はUV硬化樹脂を使います。

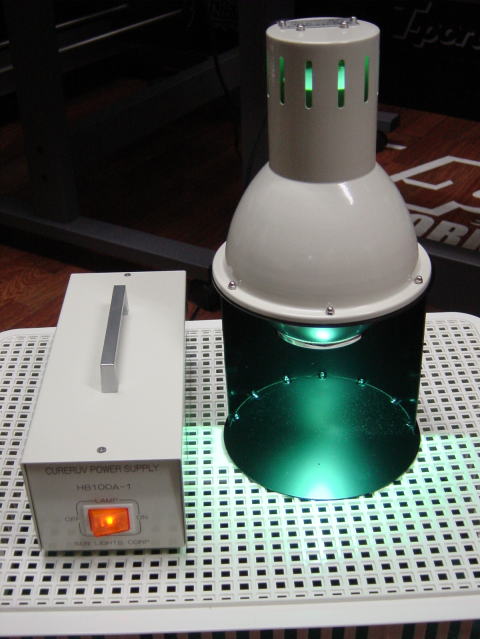

硬化させるために、専用のランプを
使用します。

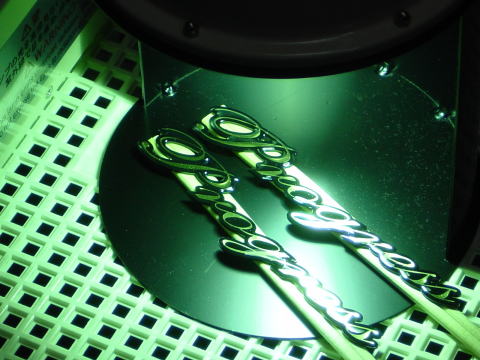

ランプの下で、７.８秒で硬化します。

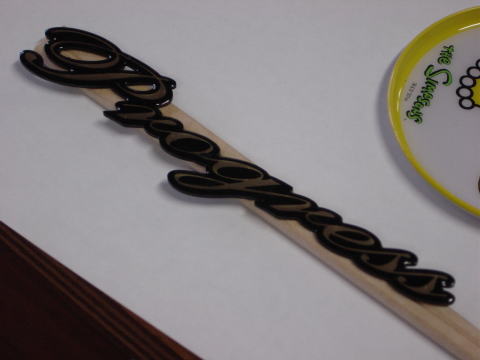

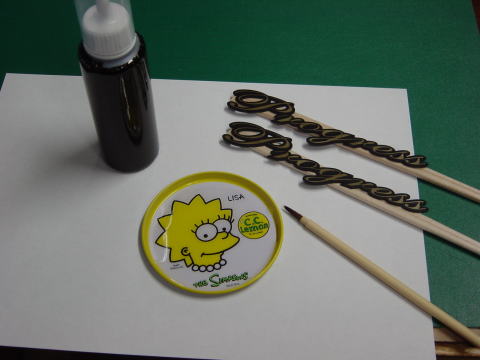

コーティングの材料と道具。
割り箸と、筆。
それとUV硬化樹脂。
お皿は、ジュースのおまけ。

少しずつ塗りながら
硬化させていきます。
まだ、へたっぴなんで。。。。
塗りの作業風景は。。。勘弁です。

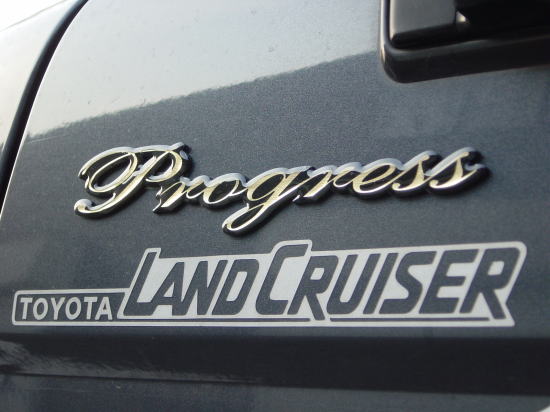

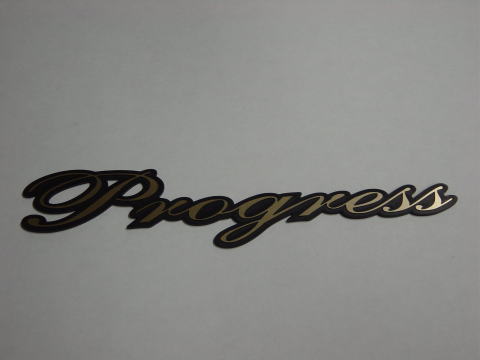

うちの、ランクルにペタ♪ 良いけど。。。うちのボロじゃ似合わないかぁ。。。笑
